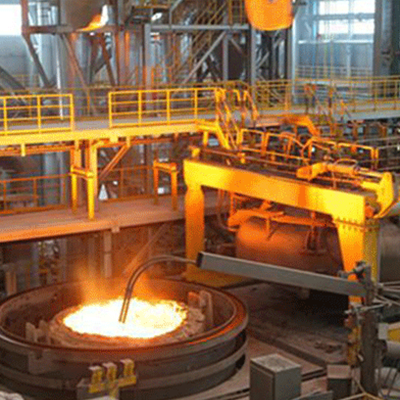

Vakum Gazetleme (VD) Fırını

Vakum Gazisi (VD)  Fırın

     Sıvı çelikte çözünmüş gazların (H2, N2, O2) konsantrasyonlarını azaltmak için vakum dejaz ("vd ") kullanılır; Sıvı çelik bileşimini ve banyo sıcaklığını homojenleştirin; Oksit inklüzyon malzemelerini sıvı çelikten çıkarın; ve nihai desülfürizasyon için uygun araçları ve teknik koşulları sağlayın.

    VD'deki operasyonlar sırasında, sıvı çelik, argon gazını kepçenin altındaki tek bir refrakter karıştırma tapası düzenlemesinden süzerek homojenleştirmeyi teşvik etmek için karıştırılır. Kepçeye argon bağlantısı, kepçe vakum tankının içine yerleştirildiğinde kurulur.

    Vakum tankı, üç yoldan biriyle gerekli çalışma basınçlarına tahliye edilir: buhar jet ejektörü, buhar jet ejektörleri ve bir su halka pompası veya mekanik pompalar. Emisyonlar bir vakum pompalama sistemi yoluyla tahliye edilir ve pompalardan önce toplanır veya Weir duvar donanımlı bir beton hotwell içinde bulunan su altında boşaltılır. İnterdanser deşarj suyuna sürüklenenler de dahil olmak üzere işlem gazları, motor tahrikli bir fan aracılığıyla sıcak bir şekilde bir parlama brülörü ile donatılmış bir havalandırma yığınına tükenir. Hotwell suyu, temas su sisteminin bir soğutma kulesine pompalanır.

    Kuru pompa sistemleri, döner lob ve vidalı pompaların bir kombinasyonunu içeren 3 aşamalı veya 4 aşamalı bir tasarımda kurulur. Gerekli emme kapasitesine bağlı olarak birkaç modül kurulabilir.

VD fırını  Kuru mekanik pompa özellikleri

• Buhar jet pompalarına kıyasla daha düşük operasyonel maliyetler;

• Temas soğutma suyuna gerek yoktur;

• kompakt ve modüler kurulumlar;

• gaz seyreltme ile vakum kontrolü;

• Müşterinin isteği üzerine yedekli sistemler kurulabilir;

VD Fırın Kontrol Diyagramı

VD Fırın Pompası Kontrolü
